MANUEL DE POSE CLOTURE CREAZEN

Pose clôture Creazen

Pose Clôture Bambou - CreaZen

Votre clôture CreaZen, est composé de :

Grillages en panneaux CreaZen : d'une largeur de 2 400 mm. Les tubes horizontaux sont rectangulaires de 40x20x2.00 mm. Les tubes verticaux sont carrés en section 20x20x1.50 mm. Ils sont soudés de part et d'autre des tubes horizontaux de manière entrecroisée, mais non aléatoire, car tous les panneaux ont le même design. Espacement entre les tubes est de 110 mm pour répondre aux obligations de sécurité.

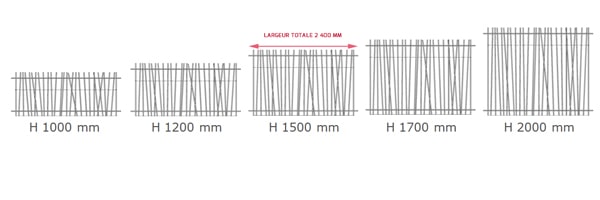

gamme-creazen


Le poteau Bekafix : profil 70 x 44 x 1.25 mm
- La platine : si vous avez choisi un kit sur platine
- Les pièces de fixation (noires uniquement) : Elles sont au nombre de 4 par panneaux, et vendues par sachet de 20 pièces (20 pièces PVC + 12 écrous/contre-écrous en inox M8). Les pièces pour les angles et redans sont à commander à part.
- Le capuchon : fixé en partie supérieure du poteau

En option :
- Les capuchons pour fermer les tubes des panneaux sont optionnels (20x20 mm)
- Les fixations d'angles (4 par sachet).
- Les fixations métalliques pour les redans (pose en escalier), vendues à l'unité

Principe d'installation : Pose à l’avancement : "poteau-panneau-poteau"

Téléchargez ICI notre manuel de pose CreaZen au format PDF

Visualisez déjà notre manuel de pose pour vous familiariser avec les étapes de la mise en place de votre clôture CreaZen


1 - Fondations

Afin d’obtenir des résultats optimaux, il est recommandé de travailler sur un terrain préparé et compacté sur toute la longueur de la clôture.

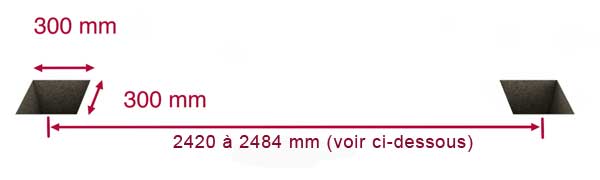

La distance centre-centre de vos massifs de fondations = 2410 mm (sauf avec la pose de pièce de fixation métallique pour les redants, et pour les angles).

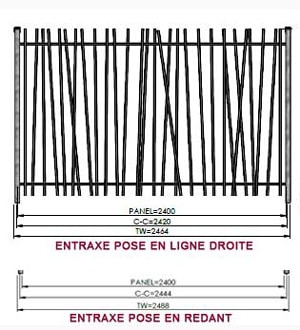

Entraxe de pose des panneaux CreaZen

L'entraxe de pose des poteaux pourra varier en fonction de la pose et des pièces utilisées qui font de ce fait varier la distance.

Entraxe de pose du panneau CreaZen

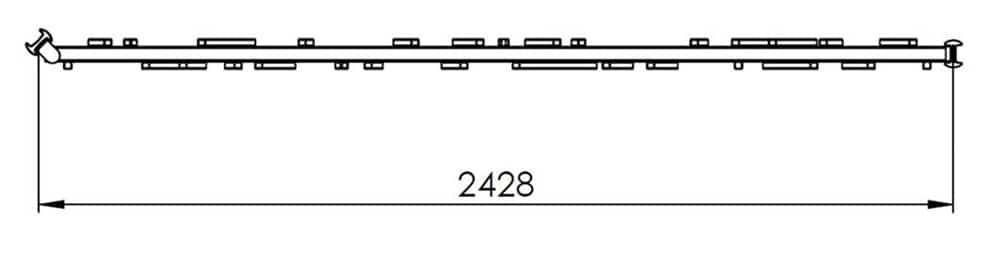

Ci-dessous, entraxe de pose en angle.

Entraxe de pose en angle CreaZen

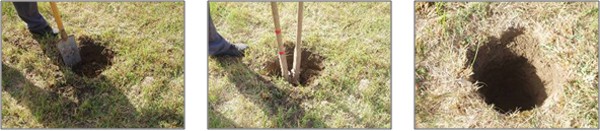

La profondeur de votre scellement doit être de 500 mm au minimum.
Les poteaux/panneaux devront être soutenus et bien calés aussi longtemps que nécessaire. Le temps peut varier selon les conditions climatiques et le type de béton utilisé.

fondation-pose-cloture

2 - Préparation des poteaux avec les pièces de fixation.

Préparez vos poteaux en y fixant les pièces de fixation, à la hauteur souhaitée. Les poteaux sont percés pour faciliter la pose (repérez bien le trou concerné, fonction de la hauteur). Pour la pose sur platine, vous ne fixerez que la fixation haute (voir plus bas, paragraphe 4) :

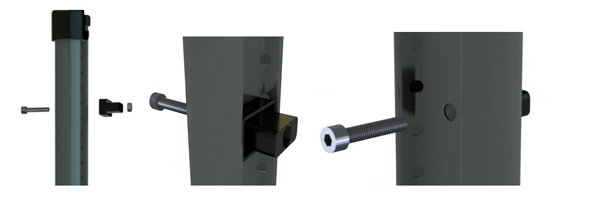

Pose de la fixation de démarrage (un seul panneau fixé au poteau). Le principe est le même en fin de clôture.

extremite-creazen

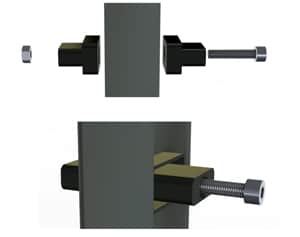

Pose de la fixation au poteau intermédiaire (un panneau fixé de part et d'autre du poteau)

fixation-cloture-intermediaire
En fonction de votre calepinage, préparez de préférence vos fixations sur les poteaux avant la pose, pour fluidifier votre travail.

3 - Installation de vos panneaux en ligne

Une fois les pièces fixées à vos poteaux, installez votre premier poteau dans la première fondation. Versez le béton jusqu'à la moitié dans la fondation, alignez votre poteau et tassez le béton. Vérifier l'aplomb de votre poteau,

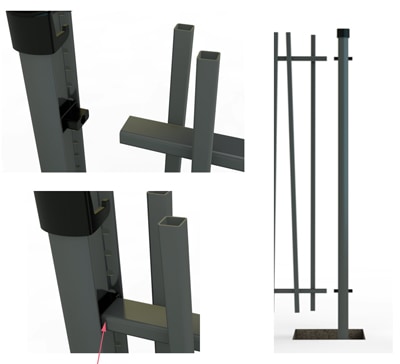

positionnez votre premier panneau dans les pièces de fixation hautes et basses. Il suffit d'insérer le bout PVC fixé au poteau dans la traverse horizontale du panneau.

pose-panneau-poteau
Sceller votre deuxième poteau et insérez les préalablement montées dans les traverses horizontales du panneau.
Tassez à nouveau le béton et vérifiez vos niveaux, tout comme la bonne position des fixations dans les traverses.

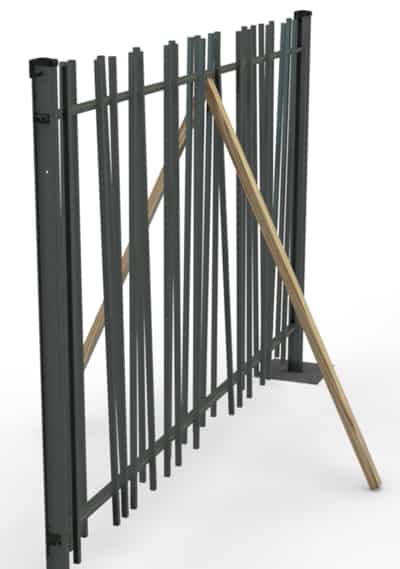

Etayer-cloture
Ces vérifications sont très importantes tout au long de votre pose, et capitales sur le premier ensemble panneau/poteau.

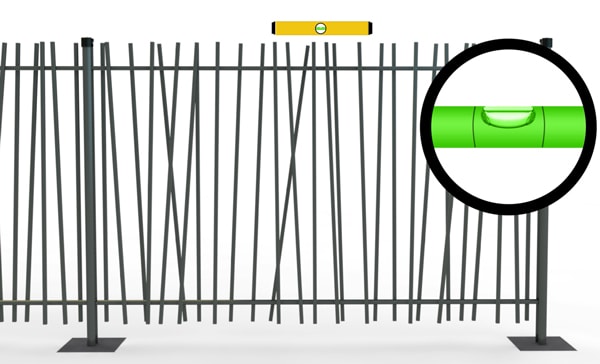

pose-creazen
Au fur et à mesure de l'avancement, vérifiez que l'alignement reste correct. Complétez les trous de fondation avec le béton.

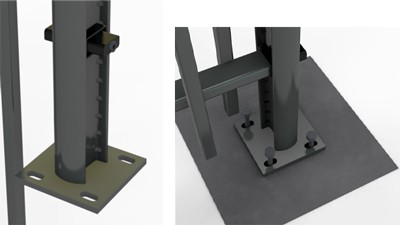

4 - Installation de vos poteaux sur platine (Kit sur platine)

Le principe de pose est identique aux poteaux à sceller.

platine-cloture-bekafix


La platine Bekafix a une base de 120x120 mm, ép. 8 mm.
La base est équipée de 4 trous oblongs.
Nous recommandons de fixer votre platine avec 4 tiges de diam. 10 x 100 mm

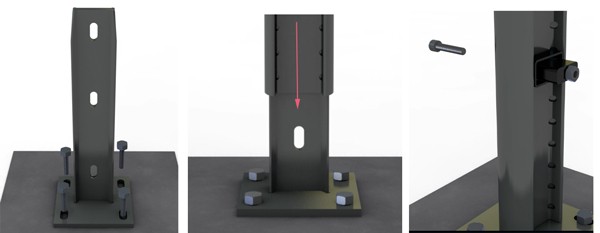

En lieu et place des fondations, posez votre première platine avec 4 ancres de sol (à sélectionner en fonction de la qualité de votre support). Enfilez votre poteau Bekafix sur la platine, solidarisez l'ensemble poteau/platine avec la fixation basse.

pose-bekafix-platine
Pour les autres poteaux, commencez par solidariser les platines aux poteaux, puis fixez-les au sol. Le mode de pose, ensuite, reste identique.

pose-cloture-platines

5 - La pose en redan (escalier)

Pour réaliser votre pose en redan, par palier de 25 mm, vous aurez besoin de poteaux plus longs pour maintenir vos panneaux et absorber la pente. Si votre pente est très accentuée, envisagez de réduire la largeur de vos panneaux selon la grille de découpe proposée ci-dessous. Consultez-nous pour obtenir un devis personnalisé, si nécessaire.

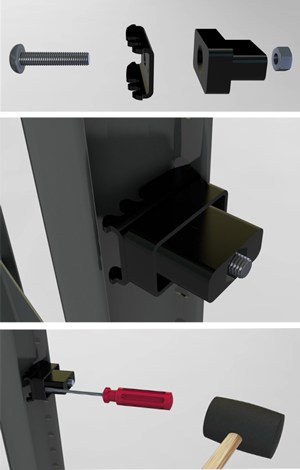

fixation-pose-escalier
Vos fixations aux poteaux, de part la pente, ne se positionneront plus au niveau des trous percés du poteau Bekafix. Pour monter vos fixations au poteau sans avoir à le repercer, vous pouvez utiliser une pièce de fixation métallique Bekafix pour panneau Nylofor 3D (vendue à l'unité).
Attention, l'utilisation de cette pièce augmente légèrement votre entraxe de pose.

creazen-en-redan



6 - La réalisation des angles

La pose de Creazen sur poteaux Bekafix permet de réaliser des angles allant de 90 à 180°.
Le montage se fait à l'aide de pièces spécifiques en U. Elles sont en inox, revêtues d'une couche de polyester, coloris noir 9005. Vous aurez besoin de 2 pièces en U de chaque côté du poteau (soit 4 u par poteau) de 2 vis et 2 boulons. Avec un sachet, vous réalisez un ou deux angles de panneaux situés sur un même poteau. Vous remarquerez que les poteaux Bekafix sont déjà prépercés en plusieurs endroits. Si vos lisses n'arrivent pas au bon niveau par rapport à ces trous, n'hésitez pas à repercer le poteau afin de garantir un bon alignement. Dans le cas d'une pose en pente, il y a de fortes probabilités que vous deviez repercer le poteau. Il est préférable de faire cette étape avant le scellement du poteau.

Vous fixerez donc vos U au poteau, et utiliserez les capuchons fournis pour fermer les lisses horizontales.

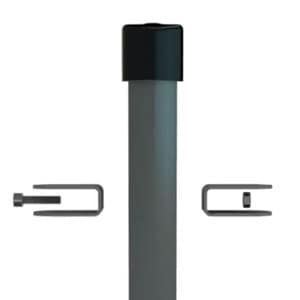

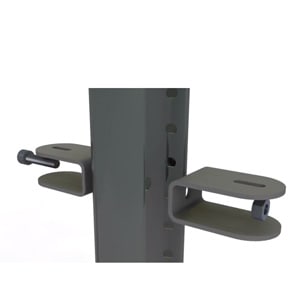

 Pièce en U pour angles - CreazenMontage de pièce d'angle creazen

Une fois vos pièces en U fixées au poteau, et vos deux capuchons emboîtés en extrémité de lisse, vous pouvez insérer la lisse haute et basse dans les fixations. La vis autoforeuse fournie dans le sachet de fixation vous permet de solidariser le tout en vous laissant une marge de réglage grâce au trou oblong de la pièce en U.

Cette pièce offre l'avantage de vous permettre de réaliser des angles de plusieurs degrés, et donc s'adapte parfaitement à toutes les situations.


7 - Comment couper un panneau ?

Le design du panneau oblige à réaliser les coupes à des endroits bien précis

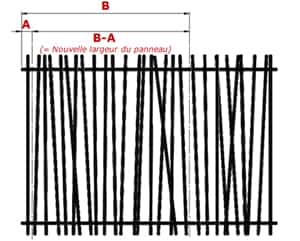

creazen-recoupe

B - Première coupe (mm)A - Deuxième coupe (mm)B-A = Largeur du panneau coupé (mm)
905755150
1 8201 570250
1 180830350
1 180730450
730180550
830180650
84090750
1 590740850
1 03080950
1 7907401 050
1 2501001 150
1 25001 250
2 3801 0301 350
1 475251 450
1 580301 550
2 3807301 650
2 5007301 750
1 82001 820
2 0551001 955
2 05552 050
2 3952452 150
2 325752 250
2 375252 350

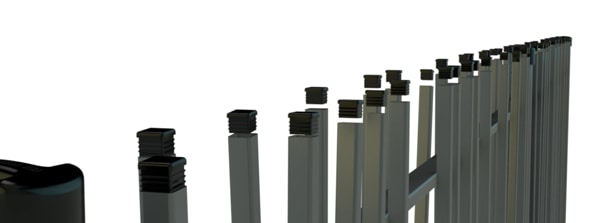

8 - Optionnel : Je peux obstruer chaque barreau de mon panneau par un capuchon

capuchon-creazen

Pour plus d'informations, consultez notre vidéo de pose ICI

Pour installer votre portail ou portillon CreaZen, nous vous invitons à consulter le manuel de pose spécifique
