Pose des portillons et portails CreaZen

pose-portail-Creazen

Vous trouverez ici toutes les informations nécessaires à la pose de votre portail CreaZen (1 ou 2 vantaux). Prenez quelques instant pour le lire afin d'assurer à votre portail une pose impeccable.

Téléchargez ICI notre manuel de pose pour portail CreaZen au format pdf

Voici les étapes indispensables à suivre pour la pose de votre portail ou portillon barreaudé CreaZen.

Lors de la livraison de votre ensemble, tous les éléments indiqués ci-dessous sont fournis dans la boite accompagnant votre colis. Nous vous invitons à d'abord installer les accessoires avant de sceller l'ensemble :

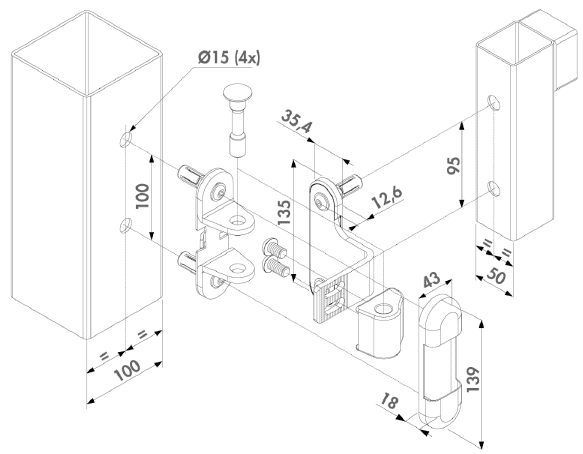

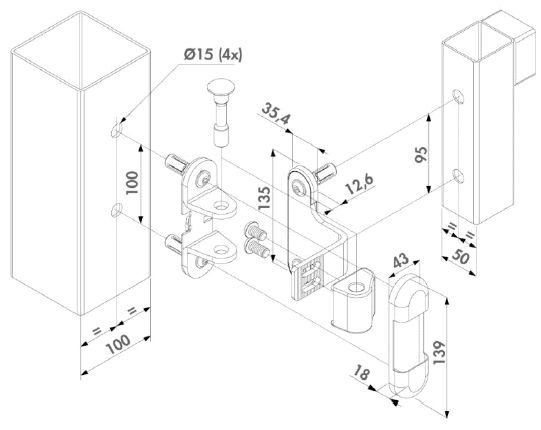

  • Les gonds à monter sur les poteaux porteurs, lesquels sont déjà prépercés (voir vue éclatée ci-dessous). L'ouverture du vantail avec ce système de gonds se fait à 180°. Il est ajustable de 10 mm en hauteur et en profondeur. La plaque de recouvrement est en inox et conçus pour limiter le vandalisme.
  • Les 2 grands capuchons à insérer dans les poteaux, pour éviter que l'eau ne pénètre,
  • Les 2 (ou 4 pour les 2 vantaux) petits capuchons à insérer aux extrémités supérieures des montants du vantail,
  • La serrure, laquelle s'insère dans le cadre, pour plus de discrétion et de sécurité,
  • La gâche à fixer sur le poteau de réception (pour les portillons uniquement) ou sur le deuxième vantail pour les portails deux vantaux,
  • La béquille de sol (uniquement disponible pour la version deux vantaux) peut être installer après le scellement du portail.

En option, vous pouvez commander des capuchons 20x20 pour obstruer en partie supérieure tous les montants barreaudés de votre portail.

En parallèle, vous aurez préparé vos scellements, en respectant les indications de nos ingénieurs : 600x600x800 mm. La partie scellée du poteau est de 550 mm.

PortillonPortail
Dimension des poteaux100 x 100 mm120 x 120 mm
Cote intérieur poteaux1 200 mm4 000 mm
Entraxe poteaux1 340 mm4 180 mm
Dimension hors tout1 440 mm 4 300 mm

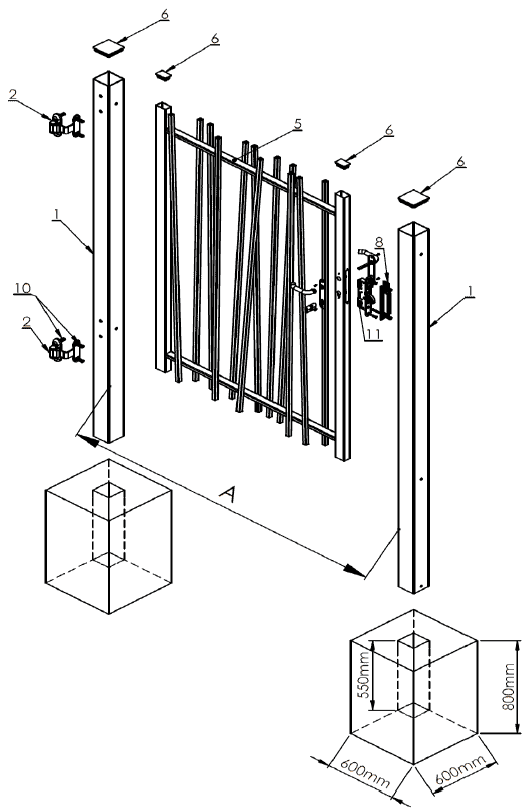

Manuel de pose pour portillon CreaZen (1 vantail)

Montage portail creazenMontage portail CreaZen
Montage portail CreaZenMontage portail CreaZen

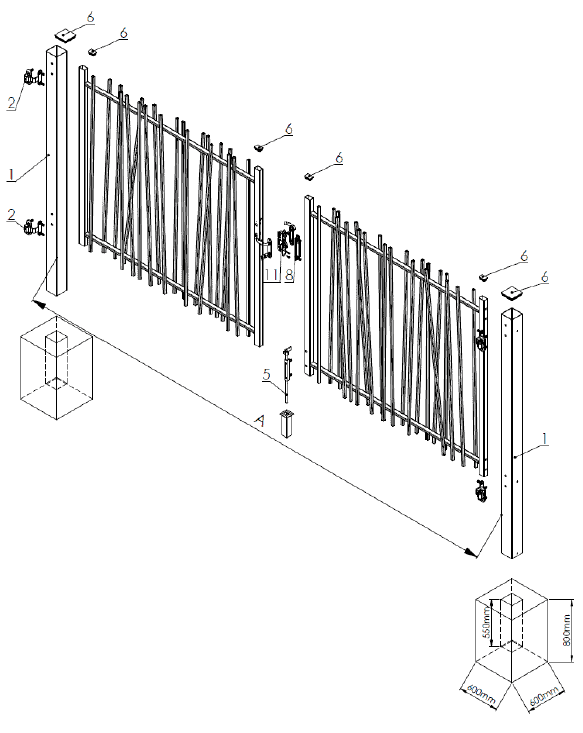

Manuel de pose pour portail CreaZen (2 vantaux)

Montage portail CreaZenmontage portail creazen
montage portail creazenmontage portail creazen

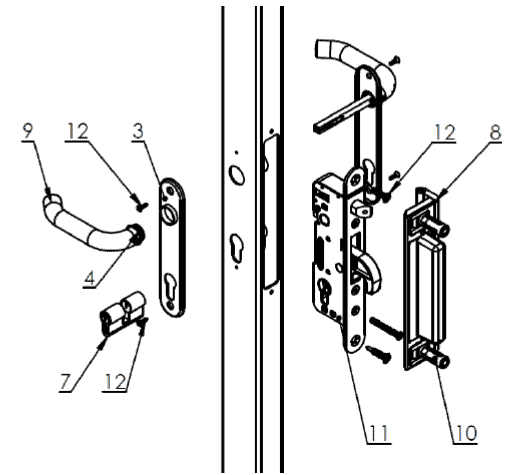

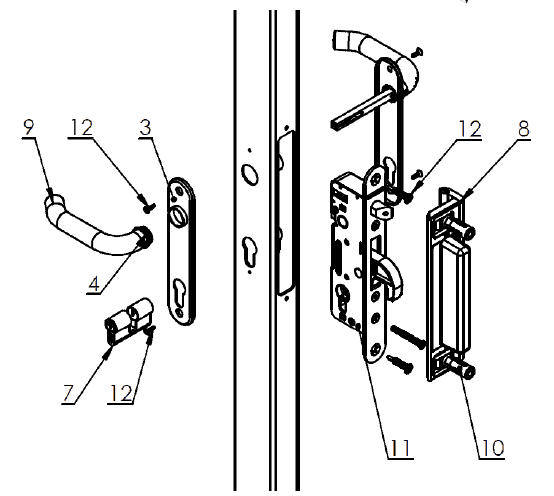

1. Poteaux
2. Gonds
3. Plaque de propreté
4. Rondelle en PVC
5. Vantail
6. Capuchon en PVC
7. Cylindre profilé
8. Butee d'arrêt
9. Poignée
10.Fixation rapide
11.Serrure
12.Vis

Le portail CreaZen allie robustesse et design, vous permettant de sécuriser votre extérieur sans le dénaturer et de façon esthétique. Retrouvez la fiche du portail ou du portillon CréaZen sur notre site
