Portails Autoportants Egidia SC Essential
Un portail coulissant autoportant au rapport qualité/prix exceptionnel. Tout est prévu pour que nos clients et leur poseur se sentent à l'aise avec ce portail autoportant facile à installer.
Disponible en 3 versions : manuel, motorisable ou motorisé.
État : Neuf
Fabricant : Egidia
Description produit
Le Portail Coulissant Autoportant Egidia SC Essential en un clin d'œil
Type de portillon | Pivotant |
Nombre de vantail | 1 |
Nombre de poteaux | 2 |
Matière | Acier |
Sens d'ouverture | Coulissant droite ou gauche |
Boîte d'accessoires | Poignée Locinox incluse pour la version manuelle En option pour la version motorisable |
Remplissage du vantail | Panneau Nylofor 2DS Maille 200x50 - Fils 6/8/6 |
Cadre du vantail | 60 x 40 x 2 mm |
Poutre de soubassement | 75 x 65 x 3 mm |
Poteau de réception et de guidage | Simple potence, 80x80x3 mm, sur platine |
Fixation de la clôture au portique | Non compris ► à commander séparément |
Capuchon supérieur fourni | Oui |
Motorisation (pour les motorisés) | Plug & Play avec moteur FAAC 746 ER 16 |
Coloris standards | Vert RAL 6005, Anthracite RAL 7016, Noir RAL 9005, Blanc RAL 9010 |
Revêtement | PES |
Garantie | 10 ans |
Certification CE | Oui - Conforme Norme NF 13241 - DoP BETA-020 |
Caractéristiques mécaniques du portail
Portail en acier soudé, galvanisé plastifié au polyester.

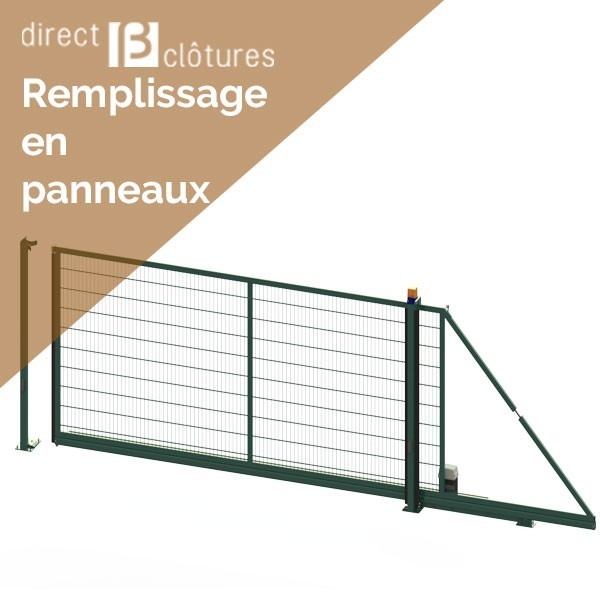

► Le vantail est composé d'une poutre de soubassement sur laquelle le cadre de 60x40 est soudé. L'intérieur du cadre est complété par un profil en son centre de 60x40x mm. Le remplissage en panneau Nylofor 2DS (maille de 200x50, double fil 6/8/6) est soudé à l'intérieur du cadre.

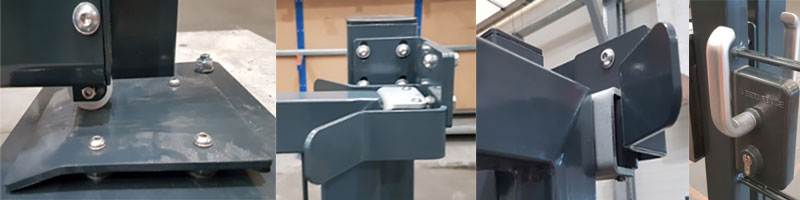

Le portail vous sera livré avec ses 2 poteaux sur platine, l'un pour recevoir le vantail (portique de réception) l'autre pour guider le vantail (portique de guidage). Le vantail est équipé de deux roulettes de guidage en tête du vantail et d'une butée de fin de course à l'arrière pour les ouvertures supérieure à 4.50 mètres. L'arrière du vantail forme un triangle avec un système d'équilibrage réglé en usine, pour permettre l'autoportance parfaite du vantail.

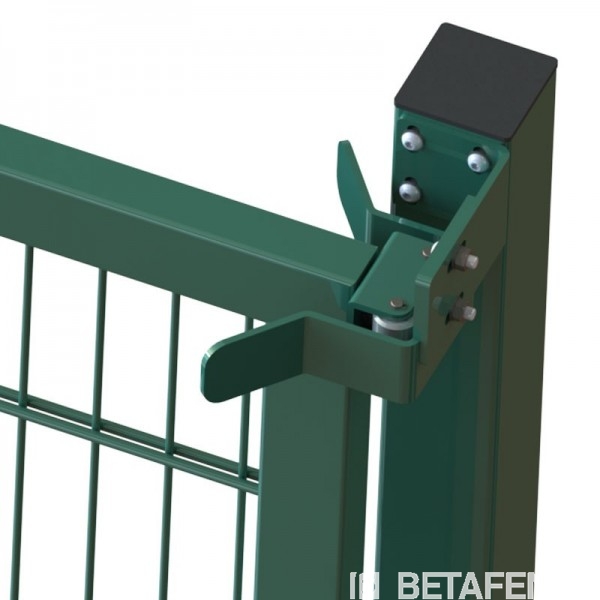

► Le portique de réception est un poteau simple potence, de section carrée, 80 x 80 x 3 mm, monté sur une platine à boulonner au sol. Il est équipé en partie haute d'un V de réception qui réceptionnera les deux roulettes de guidage positionnées en tête du vantail, pour une fermeture parfaite sans point difficile.
► Le portique de guidage est également un poteau simple potence, de section 80 x 80 x 3 m, également monté sur une platine à boulonner au sol. Il est complété d'un guide avec des roulettes de guidage qui se positionne en partie inférieure pour faciliter l'installation et le coulissement du vantail sur le poteau.
Les types d'exécution
Votre portail coulissant autoportant est livrable en 3 exécutions :

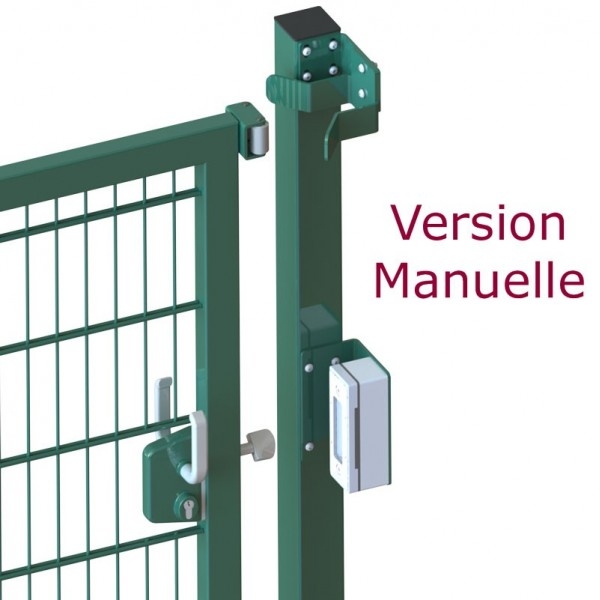

► Manuelle : votre portail n'est pas équipé de moteur, son ouverture et fermeture se font manuellement, et le vantail est livré avec une serrure et gâche (ref SSKZ) intégrées, de la marque Locinox
► Motorisable : vous souhaitez motoriser ultérieurement votre portail ou tout du moins lui adjoindre une motorisation de marque différence. Dans cette configuration, le portail vous sera livré sans la serrure/gâche, mais avec une crémaillère module 4, prémonté sur la poutre de soubassement et des trappes de visite pour le passage ultérieur des câbles. La crémaillère est renforcée avec un cœur d’acier, recouvert d'une couche de nylon pour un mouvement souple et silencieux. La section est de 33 cm.
Si vous souhaitez néanmoins équiper votre vantail d'une serrure pour sécuriser l'accès en attendant la motorisation, merci d'ajouter cette référence à votre panier.

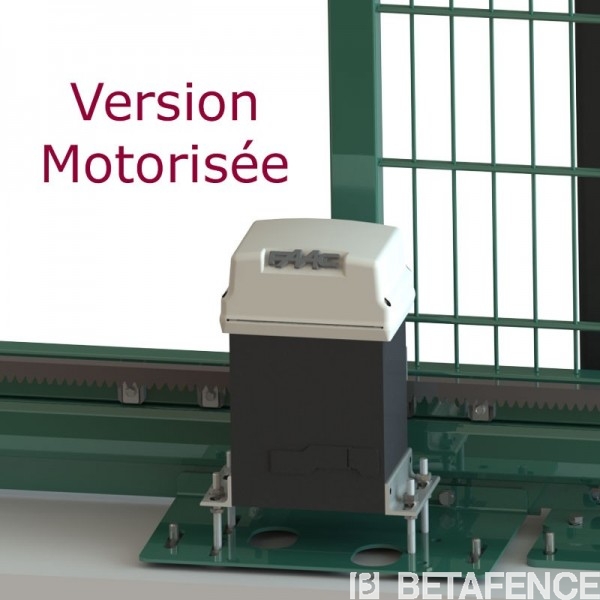

► Motorisé : votre portail arrive tout équipé avec sa motorisation FAAC prête à être reliée au système électrique que vous aurez au préalable amené au positionnement du portique de guidage. C'est un système dit "Plug & Play", qui vous permet que votre portail soit opérationnel immédiatement. Seront montés sur votre portail. Le moteur est situé à l'intérieur du site, d'où l'importance de bien nous indiquer le sens d'ouverture du vantail, vue de l'extérieur. Sans cet élément, votre commande ne peut être prise en compte.
- Le moteur FAAC 746
- L'éclairage de zone FAAC XLED 24/230 V
- Un jeu de photocellules sans fil, avec piles, REF XP20W, installés à 600 mm de hauteur
- 3 bandes palpeuses résistives ASO : 2 montées sur le portique de guidage et 1 sur la tête du vantail.
- 1 télécommande 868 MHz SLH
Le sens d'ouverture du vantail
Votre portail peut coulisser à droite où à gauche, mais il vous faudra faire le choix à la commande. Vous devrez nous indiquer dans le commentaire ou par un mail séparé le sens d'ouverture, vue de l'extérieur. Nous vous adresserons alors le plan du portail, que vous devrez nous retourner signer avant la mise en fabrication.
Les options pour le contrôle d'accès du portail motorisé
Vous trouverez sur notre site des options supplémentaires pour le contrôle de l'accès de votre portail
- Télécommandes supplémentaires
- Clavier sans fil
- Lecteur de badge & cartes
- Module GSM
Retrouvez tous nos accessoires ICI.
Revêtements et coloris
Les portails coulissants autoportants Egidia SC bénéficient d'une protection de qualité. L'ensemble des composants en acier est revêtu d'une couche de galvanisation et d'un revêtement polyester de 60 microns, conformément aux norme EN 10346. Les tests au brouillard salin sont réalisés conformément à la norme ISO 9227 et la résistance aux UV est mesurée selon la norme ISO 16474-3.
Les coloris standards sont le vert RAL 6005, gris RAL 7016, noir RAL 9005 et blanc RAL 9010.
Les autres coloris hors standards sont ceux de la gamme RAL (non texturé ou spéciaux)
Nos portails sont fabriqués en Europe et garantis 10 ans (voir les conditions de garanties Betafence)
Générez le plan de votre portail
Et si en plus de toutes ces informations, vous téléchargiez le plan de votre portail coulissant autoportant. C'est simple, vous cliquez sur la bannière ci-dessous, remplissez vos informations, les dimensions. Vous recevrez par mail dans les 2 minutes qui suivent le plan de votre portail avec les emplacements pour les réservations et le cablâge électrique si votre modèle est motorisé.
Délai de livraison
Nos délais de fabrication sont de l'ordre de 6 semaines ouvrées à réception du plan signé (et non de la commande). Une fois la mise en fabrication commencée, il n'est plus possible d'apporter de modification à votre commande ni même de l'annuler.
Mode de livraison
Votre portail sera livré sur site, après une prise de RDV au préalable organisée par nos services.
► Livraison chez un professionnel, sans frais supplémentaire : si vous êtes un professionnel équipé d'un moyen de déchargement et dont l’entrepôt est accessible à un camion de 50 Tonnes, votre portail vous sera livré en direct de Betafence, sans frais de transport additionnel. Votre commande est supérieure à 2 500 € et donc les frais de port sont offerts.
► Livraison chez un particulier, avec des moyens de transport adapté à la localisation et au déchargement - Frais de transport à calculer et à ajouter : nous seront obligés, en fonction de votre localisation et de l'accessibilité de votre logement de commander un transport spécial. Afin de rester au plus juste, nous vous invitons à nous consulter avant de passer votre commande afin que nous vous calculions le coût de ce transport. Ce coût de transport peut varier de 500 à 1000 € en fonction de votre zone géographique, de l'accessibilité et de la longueur du portail. Nous consulter
L'assortiment du portail coulissant Autoportant Egidia SC
Largeur nominale | Passage libre en mm Repère B | Espace total nécessaire en mm Repère C |
3 000 mm | 3 050 | 7 569 |
3 500 mm | 3 550 | 8 569 |
4 000 mm | 4 050 | 9 769 |
4 500 mm | 4 550 | 10 869 |
5 000 mm | 4 950 | 11 969 |
Hauteur nominale | Hauteur réelle en partant de la fondation en mm Repère A |
800 mm | 876 |
1 000 mm | 1 076 |
1 200 mm | 1 276 |
1 400 mm | 1 476 |
1 500 mm | 1 576 |
1 600 mm | 1 676 |
1 700 mm | 1 776 |
1 800 mm | 1 876 |
2 000 mm | 2 076 |
