MANUEL DE POSE PORTAIL FORTINET

Pose portail Fortinet

Installation du Portail Pivotant Fortinet

Téléchargez ICI notre manuel de pose pour portail Fortinet au format pdf

Le portail de jardin Fortinet n'est plus fabriqué par Betafence depuis 2023. Nous vous laissons cette page active si vous avez besoin de vous y référer en cas de réparation. Sur Directclotures vous trouverez les accessoires SAV. Vous devrez identifier si votre portail ou portillon Fortinet est un modèle antérieur à 2012, car en fonction de l'année de fabrication, les accessoires sont différents.

Le manuel ci-dessous reprend les visuels des accessoires vendus sur les modèles commercialisés entre 2012 et 2023, dits BFZ.

Votre vidéo de pose



Quelles sont les dimensions à respecter pour la pose de mon portail ?

portail fortinet

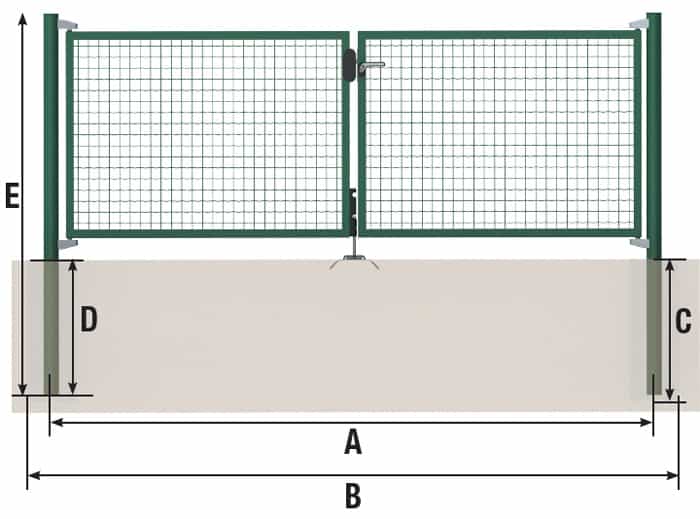

TABLEAU DE CORRESPONDANCE

Dimension nominale
en mm
Vantail 1
en mm
Vantail 2
en mm
Hauteur
en mm
Cote A
en mm
Cote B
en mm
Cote C
en mm
Cote D
en mm
Cote E
en mm
200010001000950188021806656451750
2000100010001150188021807156952000
2000100010001450188021806656452250
2000100010001750188021806155952500
2000100010001950188021806656452750
225010001250950213024306656451750
2250100012501150213024307156952000
2250100012501450213024306656452250
2250100012501750213024306155952500
2250100012501950213024306656452750
250012501250950238026806656451750
2500125012501150238026807156952000
2500125012501450238026806656452250
2500125012501750238026806156962500
2500125012501950238026806656452750
250010001500950242527256656451750
2500100015001150242527257156952000
2500100015001450242527256656452250
2500100015001750242527256155952500
2500100015001950242527256656452750
275012501500950267529756656451750
2750125015001150267529757156952000
2750125015001450267529756656452250
2750125015001750267529756155952500
2750125015001950267529756656452750
300015001500950297032706656451750
3000150015001150297032707156952000
3000150015001450297032706656452250
3000150015001750297032706155952500
3000150015001950297032706656452750
300010002000950292532256656451750
3000100020001150292532257156952000
3000100020001450292532256656452250
3000100020001750292532256155952500
3000100020001950292532256656452750
325012502000950317534756656451750
3250125020001150317534757156952000
3250125020001450317534756656452250
3250125020001750317534756155952500
350015002000950347037706656451750
3500150020001150347037707156952000
3500150020001450347037706656452250
3500150020001750347037706155952500
3500150020001950347037706656452750
400020002000950397042706656451750
4000200020001150397042707156952000
4000200020001450397042706656452250
4000200020001750397042706155952500
400020002000195039042706656452750


Procédure à suivre pour une pose de qualité de votre portail pivotant Fortinet

portillon-Fortinet

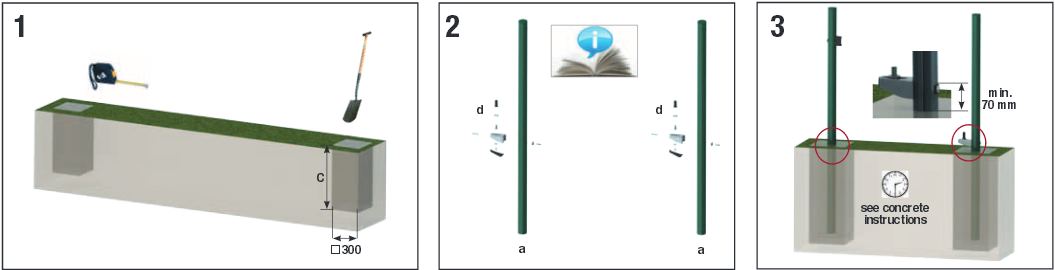

1 - Creusez deux trous de 30 x 30 cm et 65 cm de profondeur.

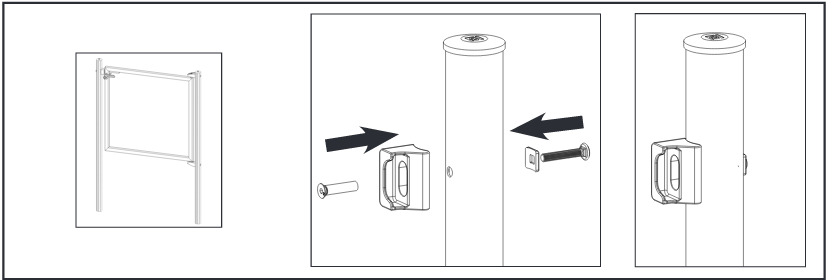

2 - Fixez le gond inférieur aux poteaux porteurs.

3 - Positionnez le premier poteau porteur dans le trou. Respectez un minimum de 7 cm d'espace entre le gond inférieur et la surface du sol puis bétonnez. Positionnez le deuxième poteau porteur dans le second trou. Respectez la hauteur et l'alignement avec l'autre poteau (avec l'aide d'un niveau à bulle par exemple) puis remplissez de béton.

Attendez que le béton soit sec.

installation-portillon-Fortinet

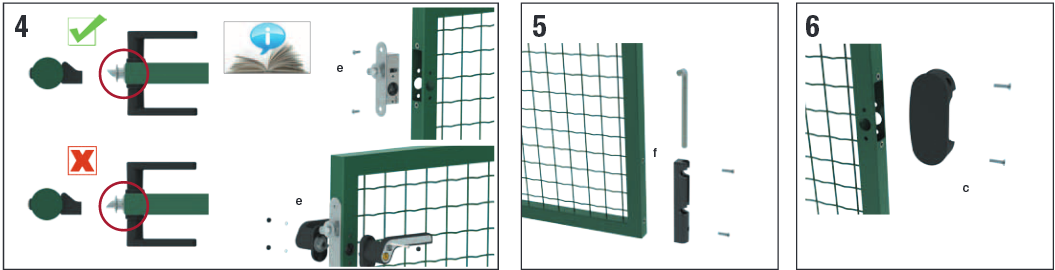

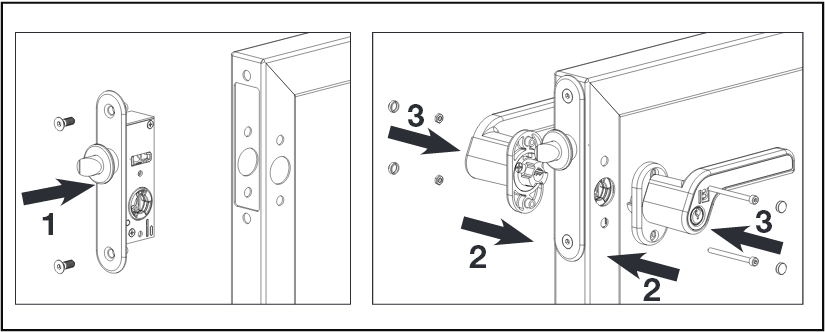

4 - Ajustez le pêne de la serrure en fonction du sens d'ouverture de votre portail. Installez la serrure dans l'un des vantaux du portail (selon le sens d'ouverture désirée). Enfin, montez les poignées de part et d'autre de la serrure, une fois installée dans le cadre du vantail.

5 - Fixez le guide béquille sur le deuxième vantail du portail.

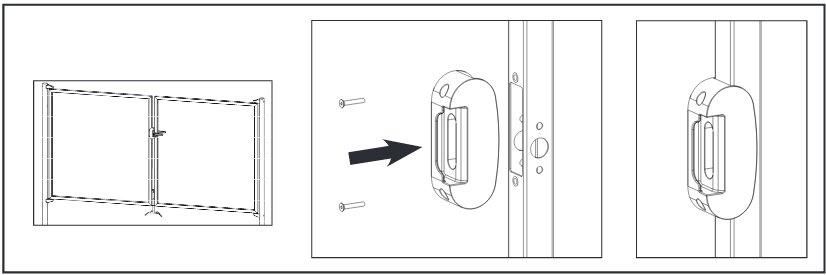

6 - Montez la gâche sur le cadre du vantail en fonction du sens d'ouverture de votre portail.

portillon-pivotant-Fortinet-installation

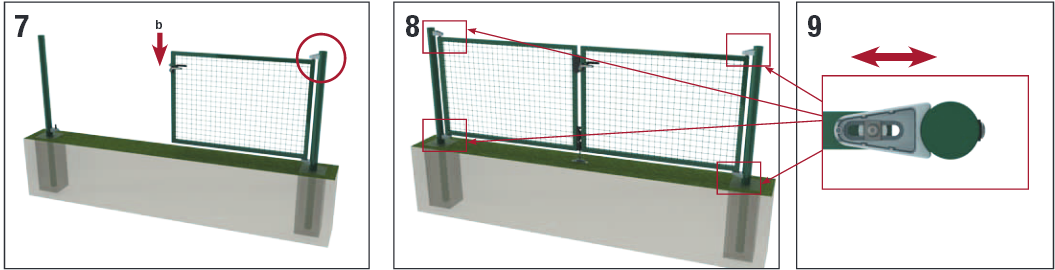

7 - Montez le premier vantail en le positionnant sur le gond inférieur. Maintenez le vantail en position droite et fixez-le définitivement lors de la pose du gond supérieur.

8 - Installez le deuxième vantail de la même façon.

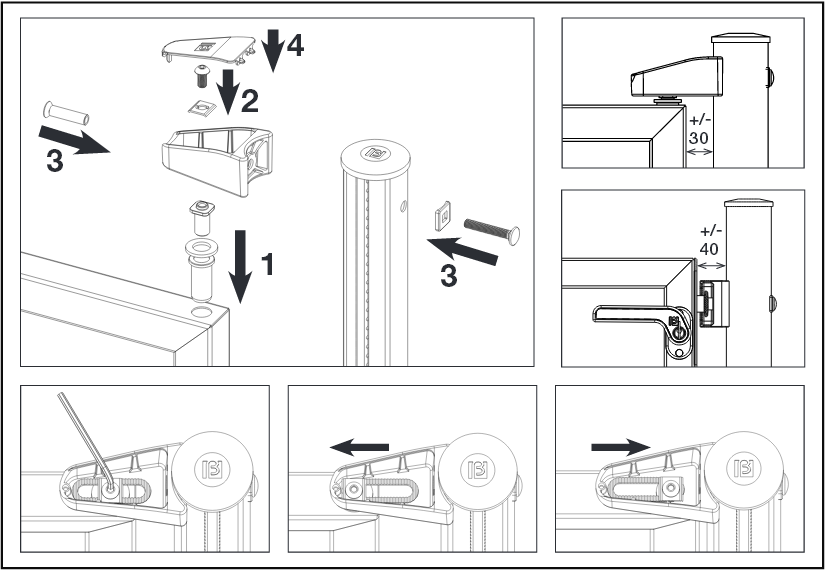

9 - Si nécessaire, ajustez les gonds pour assurer une fermeture parfaite du portail.

portillon-Fortinet-installation

installation-Fortinet

guide-pose-portillon-fortinet

portillon-Fortinet-pose

pose-portillon-Fortinet

Les portails Fortinet offrent un design à la fois simple et moderne et une finition particulièrement soignée. Le revêtement qui leur est apposé est un gage de qualité, ce qui n'empêche néanmoins pas le tarif raisonnable auquel ils sont proposés. Nos portails sont conçus pour être rapidement et facilement installés.

Cliquer ici pour consulter nos autres manuels de pose
